급대식 충전 씰 포장기계
BG시리즈
정렬 방식으로 콤팩트한 봉투 포장을 실현합니다.
타 방식에서는 찾아볼 수 없는 독자적인 가로형 충전 방식을 통해
불필요한 헤드스페이스를 제거하고 포장 규격을 최소화합니다.
이는 포장재 절감뿐만 아니라 제품의 수송 사이즈 축소로 이어져
전체적인 물류 비용을 획기적으로 낮추는 데 기여합니다.
Application Examples
수평 충전 방식의 장점을 활용하여 다양한 형태의 기성 봉투 포장에 대응합니다.
Features & Advantages
콤팩트 포장 실현
내용물을 프레스하며 수평으로 반송해 삽입하므로,
공간 낭비 없는 콤팩트한 포장이 가능합니다.
봉투 범용성
간단한 부품 교체만으로 평파우치와
가제트 봉투를 겸용하여 생산 유연성을 높입니다.
고성능 인쇄 및 검사
인자 장치(IJP, 리본, 레이저) 및 검사 장치를
자유롭게 탑재하여 생산 신뢰성을 보장합니다.
선도 유지 솔루션
질소 가스 충전과 탈산소제 및 건조제 공급으로
제품의 신선도를 최상의 상태로 유지합니다.
특수 성형 및 삽입
바닥 상자를 성형하고 제품을 담아 봉투에
수평 삽입하는 고난도 공정 대응이 가능합니다.
대지(Mount) 공급
제품 보호와 형태 유지를 위한 대지 자동 공급
장치를 연동하여 포장 퀄리티를 최적화합니다.
지능형 레벨 센서
봉투 매거진에 잔량 감지 센서를 탑재하여
봉투 부족 시 실시간 대응이 가능합니다.
독자적 공급 구조
운전 중 상시 봉투 보급이 가능한 구조로,
공간 효율과 생산성을 획기적으로 높였습니다.
인체공학적 배출
제품 배출구가 최적의 높이로 설계되어
검품 및 후속 공정 관리가 매우 용이합니다.
다양한 집적·수렴 공정에 대응
| 완제품 | 필요한 장비 |
|---|---|

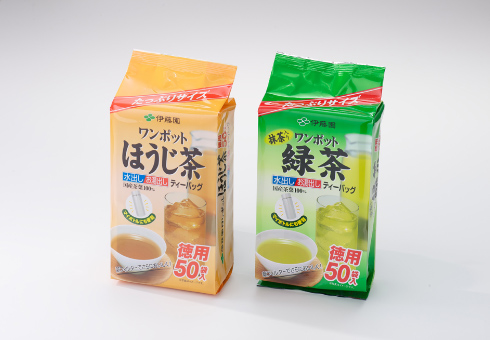

2연포집적 |

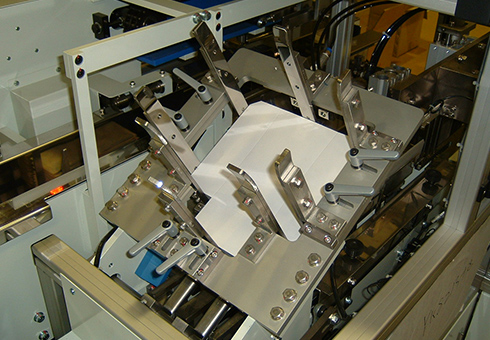

산 공급 장치

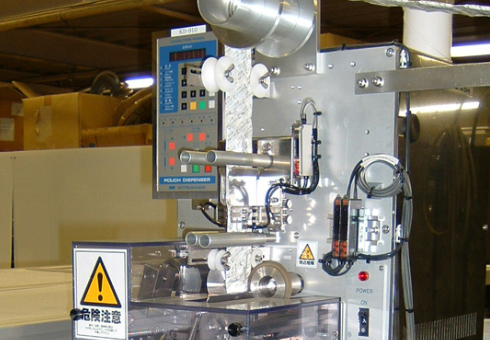

탈산 소재 투입 장치 |

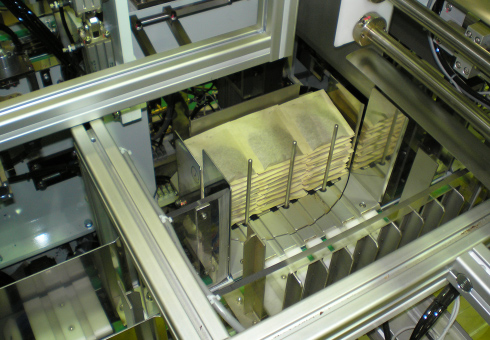

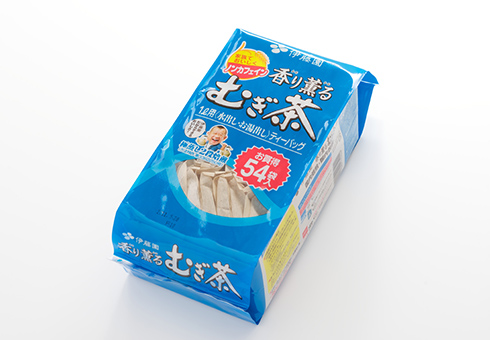

3연포 집적 가제트봉투 |
3연포 집적 |

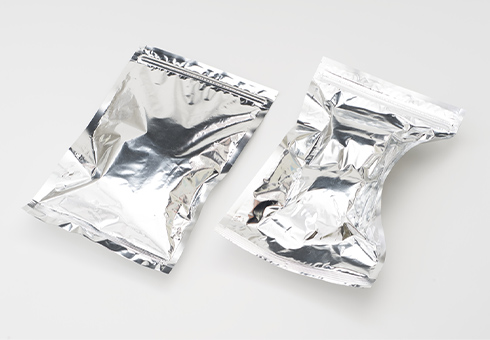

2연포 집적 척 부착 평봉 |

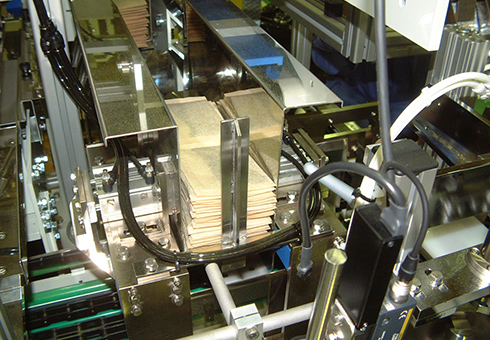

2연포 집적 투입 |

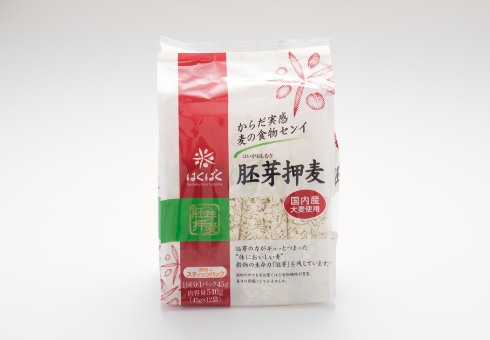

스틱 집적 가젯 가방 |
스틱 카운트 반송 오버 |
Line-up Specifications
BG 시리즈의 주요 표준 제원입니다.
| 항목 | 표준 사양 (Standard) |
|---|---|
| 형식 | BG |
| 포장 능력 *1 | 5 ~ 60 포/분 |
| 외포장 치수 *1 |
길이 : 290 ~ 350mm 폭 : 120 ~ 160mm 높이 : 45 ~ 100mm |
| 기계 치수 | 약 2,000~2,700(W) × 약 1,000~1,500(D) × 약 1,700(H)mm |
| 기계 질량 | 약 2,000kg |
| 소비 전력 | 약 8kw |
| 에어 소비량 *2 | 약 0.5MPa · 500~800L/min(ANR) |
| 전원 | 200V · 3상 · 50/60Hz |
*1 충전물 및 포장재 사양에 따라 실제 수치는 변동될 수 있습니다.
*2 에어 소비량은 옵션 장치가 없는 경우의 기준입니다.
* 상세 제원 및 특수 사양은 기술 상담을 통해 맞춤 설계가 가능합니다.
Equipment Details
표준 부속 장치 (Standard)
- 히터 단선 검지 장치
- 급봉투 종료 검지 장치
- 정지 기능 포함 안전 커버
- 터치패널
옵션 장치 (Optional)
- 인자 장치
- 인자 검사 장치
- 탈산소제 공급기
- 대지 공급 장치
- 웨이트 체커
- 벨트 컨베이어
